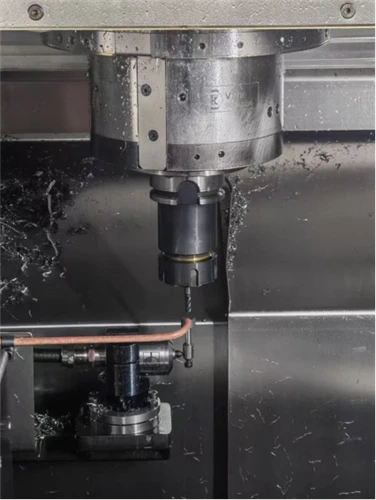

Що таке п’ятиосьове пробне калібрування?

П’ятиосьове пробне калібрування є практичним методом для estaстворення точних взаємозв’язків руху по п’яти осях і отримання надійних параметрів калібрування RTCP (обернена центральна точка інструменту). Процес використовує стандартну тестову заготовку, фактичні результати різання та вимірювання розмірів для виявлення відхилень між теоретичними та фактичними результатами обробки. Виміряні відхилення потім обчислюються та компенсуються для отримання п’ятиосьових параметрів калібрування RTCP.

Для високоточної п’ятиосьової обробки необхідно точне калібрування перед використанням машини для складних деталей. П’ятиосьова обробка широко застосовується до таких компонентів, як робочі колеса авіаційних двигунів, гвинти суден, прецизійні медичні імплантати та складні корпуси 3C, де багатовісьовий рух і вигнуті поверхні вимагають точної координації.

Чому калібрування RTCP є важливим у п’ятиосьовій обробці?

П'ятиосьова обробка залежить від узгодженого руху між лінійною та поворотною осями. Калібрування RTCP встановлює зв’язок, необхідний системі ЧПК для точного керування рухом центру інструменту та точки під час руху поворотних осей.

Якщо залежність руху по п’яти осях не відкалібрована належним чином, під час обробки можуть з’явитися відхилення розмірів. Точне калібрування допомагає системі ЧПК компенсувати ці помилки та наближає робочі параметри верстата до фактичних умов різання.



Три загальні п'ятиосьові методи калібрування

Методи п’ятиосьового калібрування загалом можна розділити на ручне калібрування, автоматичне калібрування та пробне калібрування.

1. Ручне калібрування

Ручне калібрування значною мірою залежить від досвіду оператора та ручного налаштування. Оскільки на результат можуть вплинути операції та вимірювання людини, це може призвести до відносно великих похибок.

2. Автоматичне калібрування

Звичайне автоматичне калібрування може забезпечити ефективний процес калібрування, але воно зазвичай має суворіші вимоги до інструментів. Як свідчить вихідний матеріал, для цього методу потрібен щуп і стандартна кулька.

3. Пробне калібрування

Калібрування пробного різання використовує фактичні результати різання для перевірки реальних умов обробки верстата. Вимірюючи готовий тестовий зразок і порівнюючи фактичні розміри з теоретичними розмірами, параметри калібрування можна розрахувати та компенсувати. Це робить метод особливо практичним для обробки на місці.



Як працює п’ятиосьове пробне калібрування?

Основний принцип простий: обробіть стандартний тестовий зразок, виміряйте його розміри стандартними вимірювальними інструментами, порівняйте виміряні значення з теоретичними значеннями та розрахуйте необхідну компенсацію похибок. Отримана компенсація використовується для отримання більш точних п’ятиосьових параметрів калібрування RTCP.

Для п’ятиосьової системи ЧПК HCNC вихідний матеріал описує стандартний квадратний тестовий зразок як пробну калібрувальну заготовку. Після обробки циферблатний індикатор або мікрометр можна використовувати для вимірювання розмірів кроку та підтримки корекції RTCP для нижнього краю та бічного краю.



Ключові переваги пробного калібрування

Низькі вимоги до інструментів

Для пробного калібрування не потрібен зонд або стандартна кулька. Можна використовувати стандартне вимірювальне обладнання, таке як циферблатний індикатор або мікрометр, що знижує поріг інструменту для калібрування.

Калібрування на основі фактичних результатів різання

Оскільки метод оцінює фактичні дані різання та формування, він відображає реальні умови обробки машини. Це дозволяє точно узгодити результат калібрування з фактичними умовами виробництва.

Практичний для перевірки на місці

Процес поєднує механічну обробку, вимірювання, порівняння та компенсацію. Це робить його практичним підходом для перевірки та покращення точності п’ятиосьової обробки у виробничих середовищах.



Як виконати пробне калібрування різання за допомогою п’ятиосьової системи ЧПК HCNC

Крок 1: Затисніть заготовку

Закріпіть заготовку належним чином перед обробкою стандартного зразка. Стійке робоче утримання забезпечує основу для надійних результатів різання та вимірювання.

Крок 2: Встановіть параметри обробки

Встановіть необхідні параметри процесу обробки та завантажте програму калібрування пробного різання.

Крок 3: обробіть стандартний квадратний тестовий зразок

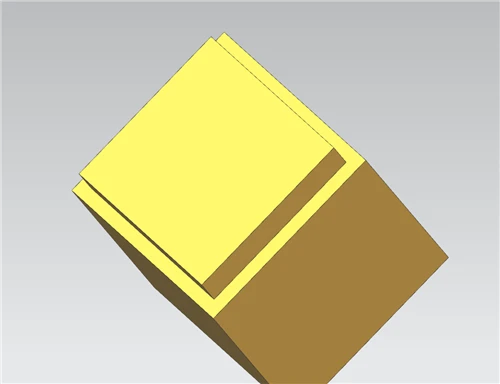

Запустіть програму калібрування пробного різання, щоб обробити стандартний квадратний тестовий зразок. Готова заготовка надає фактичні розмірні дані, необхідні для калібрування.

Крок 4: Виміряйте розміри сходинок

Використовуйте мікрометр або інший стандартний вимірювальний інструмент для вимірювання відповідних розмірів кроку випробного зразка.

Крок 5: Виконайте корекцію RTCP

На основі виміряних відхилень виконайте відповідні корекції RTCP. Вихідний матеріал визначає окрему корекцію умов RTCP нижнього краю та бокового краю.

Крок 6: Перевірте результат калібрування

Після компенсації результат калібрування слід перевірити на відповідність необхідним розмірам і фактичним умовам обробки. Мета полягає в тому, щоб встановити надійне співвідношення руху по п’яти осях для подальшої обробки.



П'ятиосьове пробне калібрування проти звичайного калібрування

метод	Основна основа	Вимоги до інструментів	Практична характеристика
Ручне калібрування	Операторська настройка та досвід роботи	Ручні інструменти вимірювання/регулювання	Сильно залежить від досвіду оператора
Автоматичне калібрування	Автоматичне вимірювання	Щуп і стандартний м'яч	Вищі вимоги до інструментів
Пробне калібрування	Фактичне різання та вимірювання розмірів	Циферблатний індикатор або мікрометр	Прямо відображає фактичні умови обробки



Найкращі методи надійного пробного калібрування

Використовуйте стійку установку робочого кріплення та переконайтеся, що заготовка надійно закріплена.

Підтримуйте параметри обробки та програму калібрування відповідно до запланованої процедури тестування.

Використовуйте відповідні стандартні вимірювальні інструменти та ретельно виконуйте вимірювання.

Запишіть теоретичні та фактичні розміри, щоб можна було систематично оцінити відхилення.

Застосовуйте компенсацію RTCP на основі виміряного відхилення, а не покладаючись на суб’єктивне коригування.

Перевірте результат після компенсації перед переходом до складних п’ятиосьових деталей.



Часті запитання

Яка мета п’ятиосьового калібрування RTCP?

Мета полягає в тому, щоб точно встановити взаємозв’язок руху по п’яти осях і отримати параметри калібрування RTCP, щоб система ЧПК могла точніше контролювати рух центру інструмента і точки під час обробки по п’яти осях.

Чи потрібна стандартна кулька для пробного калібрування?

Відповідно до вихідного матеріалу, для пробного калібрування не потрібні стандартна кулька чи зонд. Для вимірювання розмірів можна використовувати стандартний циферблатний індикатор або мікрометр.

Яка деталь використовується для процедури калібрування пробного різання HCNC?

Вихідний матеріал описує механічну обробку стандартного квадратного тестового зразка та вимірювання його крокових розмірів для корекції RTCP.

Навіщо використовувати фактичні дані різання для калібрування?

Фактичні дані різання відображають реальні умови обробки машини. Це допомагає зробити результат калібрування більш узгодженим з практичними умовами виробництва.

Висновок

П'ятиосьове пробне калібрування різання - це не просто додаткова процедура обробки; це практичний підхід до контролю точності п’ятиосьової обробки. Завдяки механічній обробці стандартного тестового зразка, вимірюванню фактичних розмірів, порівнюванню їх із теоретичними значеннями та застосуванню компенсації похибок процес калібрування допомагає встановити точніші еталонні параметри обробки.

Для користувачів п’ятиосьових систем ЧПК розуміння принципу калібрування пробного різання та його правильне застосування є важливим кроком до покращення можливостей п’ятиосьової обробки та стабільності процесу.
