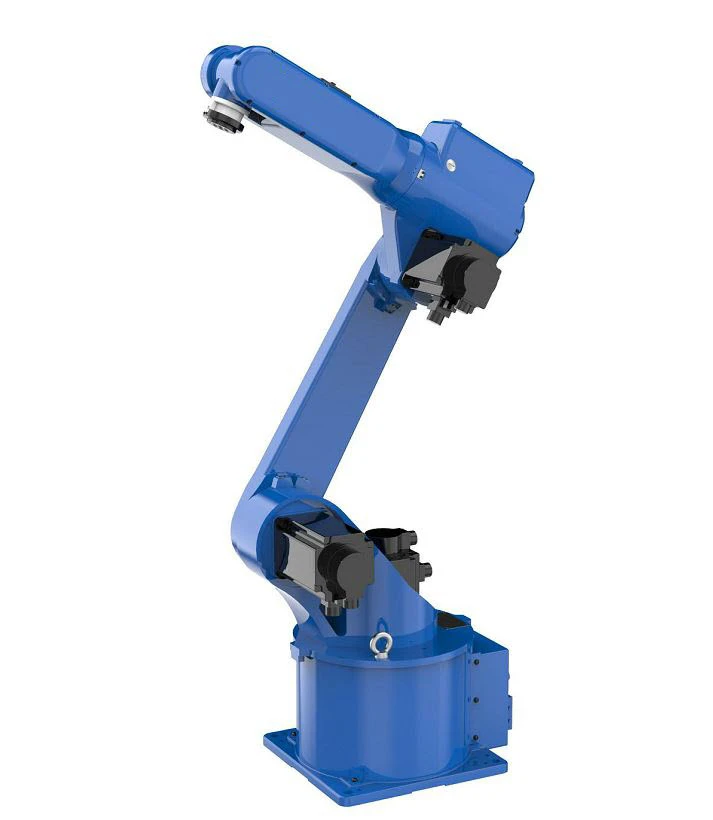

RJR630 Універсальний 6-осьовий шарнірний робот
- RJR630 з 6 осями, робочий радіус 1701 мм, корисне навантаження 30 кг
- Висока точність ±0.05 мм
- Висока здатність до прискорення
- Широко використовується для палетування, складання, шліфування та зварювання
Опис
Технічні параметри
Особливості продукту
1. Економічно ефективний. Низька вартість, це промисловий робот загального призначення, який можна перепрограмувати для інших операцій з обробки та складання та відновити за один рік.
2. Довге життя. Високоточний іімпортні редуктори високої жорсткостіможе тривати кілька десятиліть, з однією інвестицією та багатьма роками переваг.
3. Висока продуктивність прискорення. Високоточний редуктор із низьким числом обертів і надшвидким прискоренням,найшвидший час прискорення становить до 0,3 с.
4. Висока інтеграція. Вбудована сигнальна лінія та повітропровід основного корпусу працюють за принципом «вмикай і працюй», не потребуючи складної проводки, а внутрішній кабель не ковзає, що може підтримувати безперебійну швидкість протягом тривалого часу.
5. Надвисока точність. Крім точної конструкції використовується імпортний високоточний редуктор, а такожточність повторного позиціонування кінця становить до ±0.05 мм.
Параметри продукту
Промисловий робот | RJR630 | |
Ступінь свободи | 6 | |
Зазначене навантаження | 30 кг | |
Максимальний робочий радіус | 1701 мм | |
Повторюваність | ±0.05 мм | |
Діапазон руху | J1 | ±160 градусів |
J2 | -175 ступінь /+75 ступінь | |
J3 | +40 ступінь / +265 ступінь | |
J4 | ±180 градусів | |
J5 | ±125 градусів | |
J6 | ±360 градусів | |
Номінальна швидкість | J1 | 99 градусів/с, 1,73 рад/с |
J2 | 87 градусів/с, 1,52 рад/с | |
J3 | 144 градуси/с, 2,51 рад/с | |
J4 | 180 градусів/с, 3,14 рад/с | |
J5 | 180 градусів/с, 3,14 рад/с | |
J6 | 225 градусів/с, 3,92 рад/с | |
Максимальна швидкість | J1 | 148 градусів/с, 2,59 рад/с |
J2 | 109 градусів/с, 1,9 рад/с | |
J3 | 172 градуси/с, 3,01 рад/с | |
J4 | 300 градусів/с, 5,23 рад/с | |
J5 | 300 градусів/с, 5,23 рад/с | |
J6 | 375 градусів/с, 6,54 рад/с | |
Допустимий момент інерції | J6 | 0.8 кг㎡ |
J5 | 3,3 кг㎡ | |
J4 | 8,7 кг㎡ | |
Допустимий крутний момент | J6 | 30,7 Нм |
J5 | 73,4 Нм | |
J4 | 140,4 Нм | |
Застосовне середовище | температура | 0-45 ступінь |
вологість | 20%-80% | |
інші | Уникайте контакту з легкозаймистими, вибухонебезпечними або корозійними газами та рідинами. Тримайте подалі від джерел електронного шуму (плазми). | |
Довжина кабелю інструктора | 8 метрів | |
Довжина з'єднання корпус-шафа | 6 метрів | |
Параметр введення/виведення | Цифровий: 32 входи, 31 вихід (один для виходу індикатора несправності шафи керування) | |
Ємність акумулятора | 5,6 кВА | |
Номінальна потужність | 4,5 кВт | |
Номінальна напруга | Трифазний AC380V | |
Номінальний струм | 8.1A | |
Ступінь захисту кузова | IP54 | |
Спосіб установки | Наземний монтаж, перевернутий | |
Маса тіла | 305 кг | |
Ступінь захисту шафи керування | IP53 | |
Розмір шафи керування | 750 мм (широкий) × 486 мм (товщина) × 1030 мм (високий) - вертикально | |
Вага шафи керування | 186 кг | |
Діапазон руху
