3-осьовий верстат з ЧПК проти 5-осьового верстату з ЧПК

Sep 21, 2026

Залишити повідомлення

Повний порівняльний посібник для вибору верстатів з ЧПК

вступ

При покупці обладнання з ЧПУ одним з найпоширеніших питань від виробників є:

Чи варто нам вибрати 3-осьовий верстат з ЧПК чи інвестувати в 5-осьовий верстат з ЧПК?

Відповідь залежить від фактичних вимог до виробництва, а не просто від кількості осей.

3-осьовий верстат з ЧПК залишається кращим вибором для багатьох фабрик, оскільки він забезпечує:

Нижча вартість інвестицій
Просте програмування
Простота експлуатації
Надійна продуктивність обробки

5-осьовий верстат з ЧПК призначений для більш вимогливих додатків, які вимагають:

Складні поверхні
Багатокутова обробка
Зменшені налаштування
Більш точна консистенція

HCNC Group пропонує повний асортимент верстатів з ЧПК, включаючи 3-осьові обробні центри, вертикальні обробні центри, горизонтальні обробні центри, п’ятиосьові верстати з ЧПК, токарні верстати з ЧПК, контролери з ЧПК та промислові роботи. Його п’ятиосьові рішення для обробки використовуються в автомобільній, аерокосмічній, медичній промисловості, прес-формах, новій енергетиці та прецизійному виробництві.

1. Що таке 3-осьовий верстат з ЧПК?

A 3-осьовий верстат з ЧПУкерує рухом по трьох лінійних осях:

Вісь X - рух вліво і вправо
Вісь Y - рух вперед і назад
Вісь Z - рух вгору і вниз

Під час обробки:

Заготовка залишається закріпленою на столі
Ріжучий інструмент рухається в трьох напрямках
Контролер ЧПК виконує запрограмовані траєкторії інструменту

Стандартний 3-осьовий обробний центр може виконувати:

буріння
Постукування
Обробка пазів
Контурне фрезерування

Він широко використовується для:

Механічні частини
Алюмінієві компоненти
Дужки
Тарілки
Світильники
Загальнопромислові компоненти

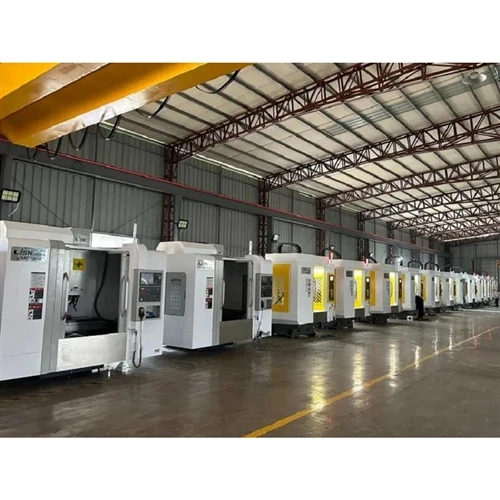

Вертикальні обробні центри HCNC, такі як VMC855QS, VMC855QC, VMC850A та VMC1160, призначені для загальних застосувань прецизійної обробки, охоплюючи різні розміри заготовок і вимоги до виробництва.

2. Що таке 5-осьовий верстат з ЧПК?

A 5-осьовий верстат з ЧПУпоєднує:

Три лінійні осі

Дві поворотні осі

Зазвичай:

Вісь
вісь С
або
Вісь B
вісь С

Додатковий поворотний рух дозволяє ріжучому інструменту або заготовці підходити під різними кутами.

5-осьовий верстат з ЧПК може:

Обробляйте кілька поверхонь за одну установку
Процес складної вигнутої геометрії
Зменште зміни кріплення
Зберігайте кращу орієнтацію інструменту

П'ятиосьові обробні центри HCNC використовують такі технології, як:

Одночасне управління по п'яти осях
RTCP (центральна точка поворотного інструменту)
Калібрування по п'яти осях
Компенсація помилок
Інтеграція CAM

для підтримки складної точної обробки.

3. Основна різниця між 3-осьовим і 5-осьовим верстатом з ЧПК

Порівняння	3-осьовий верстат з ЧПК	5-осьовий верстат з ЧПК
Рух	X/Y/Z	Осі обертання X/Y/Z + 2
Кут обробки	Обмежений	Багатокутова обробка
Номер налаштування	Потрібні додаткові налаштування	Менше налаштувань
Частина складності	Від простого до середнього	Складні частини
Програмування	Легше	Більш просунутий
Вартість машини	Нижній	Вища
Навички оператора	Нижча вимога	Вища вимога
Ефективність виробництва	Середній	Високий для складних деталей
Якість поверхні	добре	Краще для криволінійних поверхонь
Інтеграція автоматизації	добре	Чудово

4. Порівняння можливостей обробки

3-осьовий верстат з ЧПК

3-осьовий верстат добре працює, коли:

Поверхня обробки в основному горизонтальна
Геометрія відносно проста
Деталі вимагають стандартних операцій фрезерування

Типові частини:

Механічні компоненти

приклади:

Тарілки
Блоки
Дужки

Алюмінієві деталі

приклади:

Електронні корпуси
Структурні компоненти

Пристосування та інструменти

приклади:

Зварювальне обладнання
Монтажні пристосування

Переваги:

✓ Менші інвестиції в обладнання
✓ Простіше програмування
✓ Скорочений період навчання
✓ Низька вартість обслуговування

5-осьовий верстат з ЧПК

5-осьовий верстат стає цінним, коли деталі включають:

Кутові поверхні
Глибокі карієси
Криві вільної форми
Кілька напрямків обробки

Типові застосування:

Аерокосмічні компоненти

приклади:

Лопаті турбіни
Конструктивні частини
Складні алюмінієві компоненти

Автомобільна промисловість

приклади:

Компоненти прототипу
Частини двигуна
Компоненти форми

Медична промисловість

приклади:

Імплантати
Хірургічні інструменти

Виробництво форм

приклади:

Складні порожнини
Прецизійні форми

П’ятиосьові обробні центри HCNC розроблені для галузей промисловості, де потрібна складна обробка поверхонь, включаючи аерокосмічну, автомобільну, медичну, прес-форми та нові види енергетики.

5. Порівняння часу налаштування

Час налаштування є однією з найбільших відмінностей.

Приклад 3-осьової обробки

Компонент потребує механічної обробки з чотирьох сторін.

Процес виробництва:

Затиснути заготовку
Верхня поверхня машини
Зняти кріплення
Обертати частину
Знову вирівняти
Продовжити обробку

Проблеми:

Довший час підготовки
Помилки позиціонування
Потрібні додаткові пристосування

Приклад 5-осьової обробки

Той же компонент:

Одне налаштування світильника
Програмуйте кілька кутів обробки
Виконайте кілька поверхонь

Переваги:

Менше ручного втручання
Краща точність позиціонування
Знижена підготовка виробництва

6. Порівняння точності

Фактор	3-осьовий ЧПК	5-осьовий ЧПК
Основна точність розмірів	Чудово	Чудово
Багатогранна точність	Обмежений	краще
Накопичення помилок позиціонування	Вища	Нижній
Комплексна точність поверхні	Обмежений	Покращений
Повторне виробництво	добре	Чудово

Перевага п’ятиосьової обробки полягає не просто у вищій базовій точності. Основне покращення відбувається завдяки зменшенню повторних помилок затискання та позиціонування.

7. Порівняння доступності інструменту

3-осьовий ЧПК

Напрямок інструменту фіксований.

Обмеження:

Важкодоступні поверхні під кутом
Можуть знадобитися більш довгі інструменти
Високий ризик вібрації

5-осьовий ЧПК

Кут інструменту може змінюватися під час обробки.

Переваги:

Короткі ріжучі інструменти
Краща жорсткість
Покращена обробка поверхні
Кращі умови різання

Це особливо важливо для:

Глибокі карієси
Криволінійні поверхні
Складні форми

8. Порівняння вартості

Початкові інвестиції

Пункт	3-осьовий ЧПК	5-осьовий ЧПК
Ціна машини	Нижній	Вища
Вартість інструменту	Нижній	Вища
Вартість програмування	Нижній	Вища
Вартість навчання	Нижній	Вища

Однак закупівельна ціна становить лише частину загальної вартості.

5-осьовий верстат може зменшити:

Кількість кріплення
Робота з налаштування
Вторинна механічна обробка
Лом, викликаний репозицією

Для складних деталей більші інвестиції можна окупити завдяки ефективності виробництва.

9. Різниця програмування

3-осьове програмування ЧПУ

Зазвичай простіше:

Стандартне програмування CAM
Просте навчання оператора
Швидше налаштування

5-осьове програмування ЧПК

Вимагає:

Розширене програмне забезпечення CAM
Моделювання шляху інструменту
Перевірка зіткнень
П'ятиосьовий постпроцесор

П’ятиосьові системи ЧПК HCNC підтримують такі функції, як RTCP та безперебійна інтеграція CAM для спрощення складного програмування обробки.

10. Як вибрати між 3-осьовим і 5-осьовим верстатом з ЧПК?

Виберіть 3-осьовий верстат з ЧПК, коли:

Ваша фабрика виробляє:

✓ Плоскі компоненти
✓ Стандартні механічні частини
✓ Прості форми
✓ Товари низької та середньої складності

Рекомендовані програми:

Загальна механічна обробка
Освіта
Прототипування
Дрібносерійне виробництво

Виберіть 5-осьовий верстат з ЧПК, коли:

Ваша фабрика виробляє:

✓ Складні поверхні
✓ Високоцінні компоненти
✓ Деталі з декількома кутами
✓ Прецизійна продукція

Рекомендовані галузі:

Аерокосмічна
Автомобільний
Медичний
Формувати та вмирати
Нова енергія

11. Порівняння рішень 3-осьового та 5-осьового ЧПК HCNC

Вимоги до виробництва	Рекомендоване рішення HCNC
Загальна обробка металу	Серія VMC
Автомобільні компоненти	VMC + HMC
Складні конструктивні частини	5-осьовий верстат з ЧПК
Аерокосмічні компоненти	5-осьовий обробний центр
Великі промислові частини	Серія HMC
Автоматизоване виробництво	Рішення CNC + Robot

HCNC надає VMC, HMC, п’ятиосьові обробні центри, токарні верстати з ЧПУ та системи автоматизації, що дозволяє клієнтам вибирати обладнання відповідно до складності обробки та виробничих цілей.

12. Особливості 5-осьового верстата з ЧПК HCNC

П'ятиосьові обробні центри HCNC включають:

Високоточний контроль

П'ятиосьова одночасна обробка
функція RTCP
Автоматичне калібрування
Компенсація помилок

Комплексні можливості поверхні

Підходить для:

Робочі колеса
Леза
Прецизійні форми
Структурні компоненти

Промислове застосування

Використовується в:

Автомобільний
Аерокосмічна
Медичний
Нова енергія
Точне виготовлення

13. Контрольний список для купівлі

Питання	3 Axis	5 Axis
Частини переважно плоскі?	✓
Чи потребують деталі обробки під кутом?		✓
Чи поширені кілька налаштувань?		✓
Бюджет обмежений?	✓
Потрібна майбутня автоматизація?	✓	✓
Виробляти дорогоцінні запчастини?		✓
Потрібні складні поверхні?		✓

FAQ

З: Чи завжди 5-осьовий ЧПК кращий, ніж 3-осьовий?

A: Ні. 5-осьовий верстат не є заміною для кожного застосування. Для простих деталей 3-осьовий верстат може забезпечити кращу економічну ефективність.

Питання: Чи достатньо 3-осьового ЧПК для автомобільних деталей?

В: Так, багато автомобільних компонентів можна виготовляти за допомогою 3-осьових обробних центрів. Однак складні компоненти та прес-форми можуть виграти від п’ятиосьової обробки.

З: Чому 5-осьовий ЧПК дорожчий?

Відповідь: Тому що для цього потрібні додаткові поворотні осі, розширені функції керування ЧПК, структури з більшою точністю та складніші системи програмування.

З: Чи виробляє HCNC як 3-осьові, так і 5-осьові верстати з ЧПК?

A: Так. HCNC надає обробні центри, фрезерні верстати з ЧПК, п’ятиосьові верстати з ЧПК, токарні верстати з ЧПУ та рішення для автоматизації.
